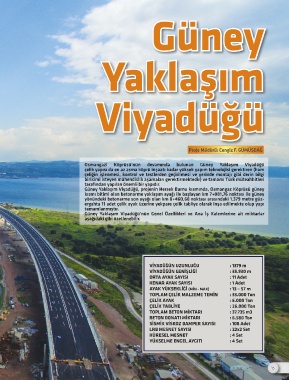

Page 15 - Nurol Dünyası Dergisi - 27

Güney

Yaklaşım

Viyadüğü

Proje Müdürü: Cengiz F. GÜMÜŞDAĞ

Osmangazi Köprüsü’nün devamında bulunan Güney Yaklaşım Viyadüğü
çelik yapısı da en az asma köprü inşaatı kadar yüksek yapım teknolojisi gerektiren (ham
çeliğin işlenmesi, kontrol ve testlerden geçirilmesi ve yerinde montajı gibi derin bilgi
birikimi isteyen mühendislik aşamaları gerektirmektedir) ve tamamı Türk müteahhitleri
tarafından yapılan önemli bir yapıdır.
Güney Yaklaşım Viyadüğü, projenin Hersek Burnu kısmında, Osmangaz Köprüsü güney
kısmı bitimi olan betonarme yaklaşım ayağı ile başlayan km 7+081,76 noktası ile güney
yönündeki betonarme son ayağı olan km 8+460,68 noktası arasındaki 1.379 metre güz-
ergahta 11 adet çelik ayak üzerine yekpare çelik tabliye olarak inşa edilmekte olup yapı
tamamlanmıştır.
Güney Yaklaşım Viyadüğü’nün Genel Özellikleri ve Ana İş Kalemlerine ait miktarlar
aşağıdaki gibi özetlenebilir.

VİYADÜĞÜN UZUNLUĞU : 1379 m
VİYADÜĞÜN GENİŞLİĞİ : 35.930 m
ORTA AYAK SAYISI : 11 Adet
KENAR AYAK SAYISI : 1 Adet
AYAK YÜKSEKLİĞİ (MİN - MAX) : 13 – 57 m
TOPLAM ÇELİK MALZEME TEMİN : 33.000 Ton
ÇELİK AYAK : 6.000 Ton

ÇELİK TABLİYE : 26.000 Ton
TOPLAM BETON MİKTARI : 37.735 m3
BETON DONATI MİKTARI : 6.580 Ton
SİSMİK VİSKOZ DAMPER SAYISI : 108 Adet
LRB MESNET SAYISI : 22x2 Set
KÜRESEL MESNET : 4 Set
YÜKSELME ENGEL AYGITI : 4 Set
